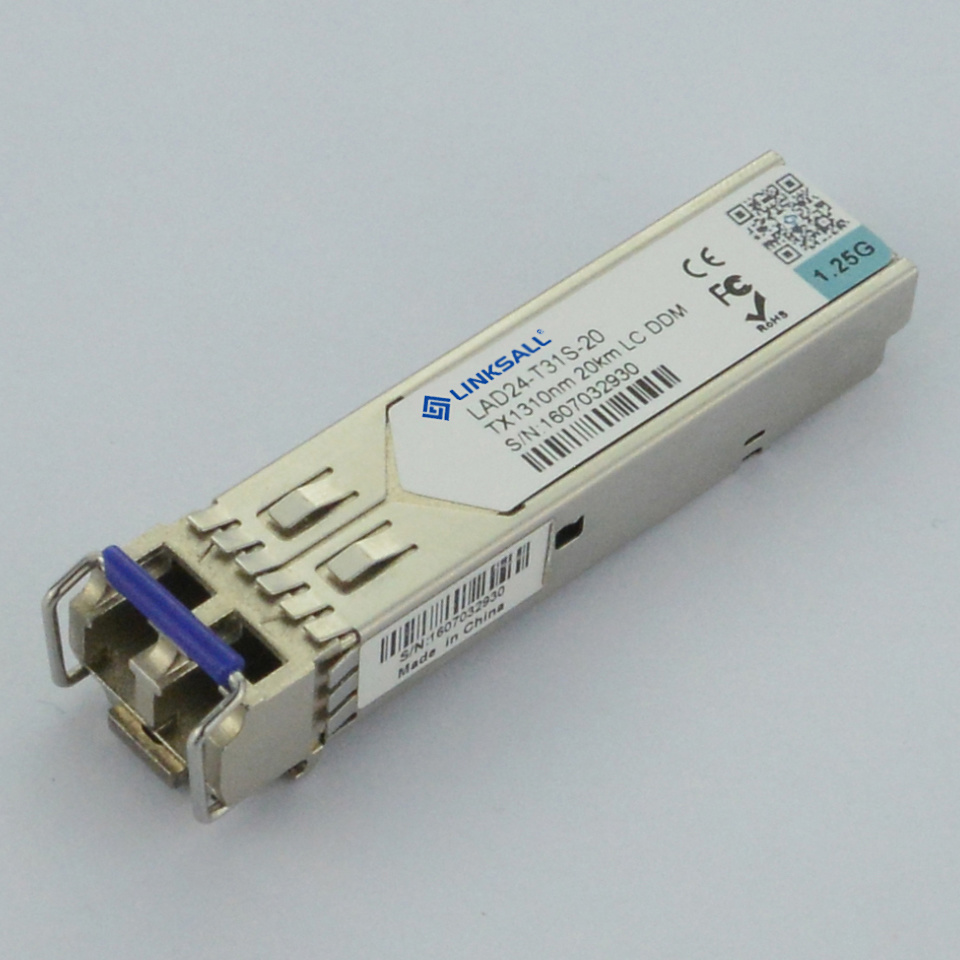

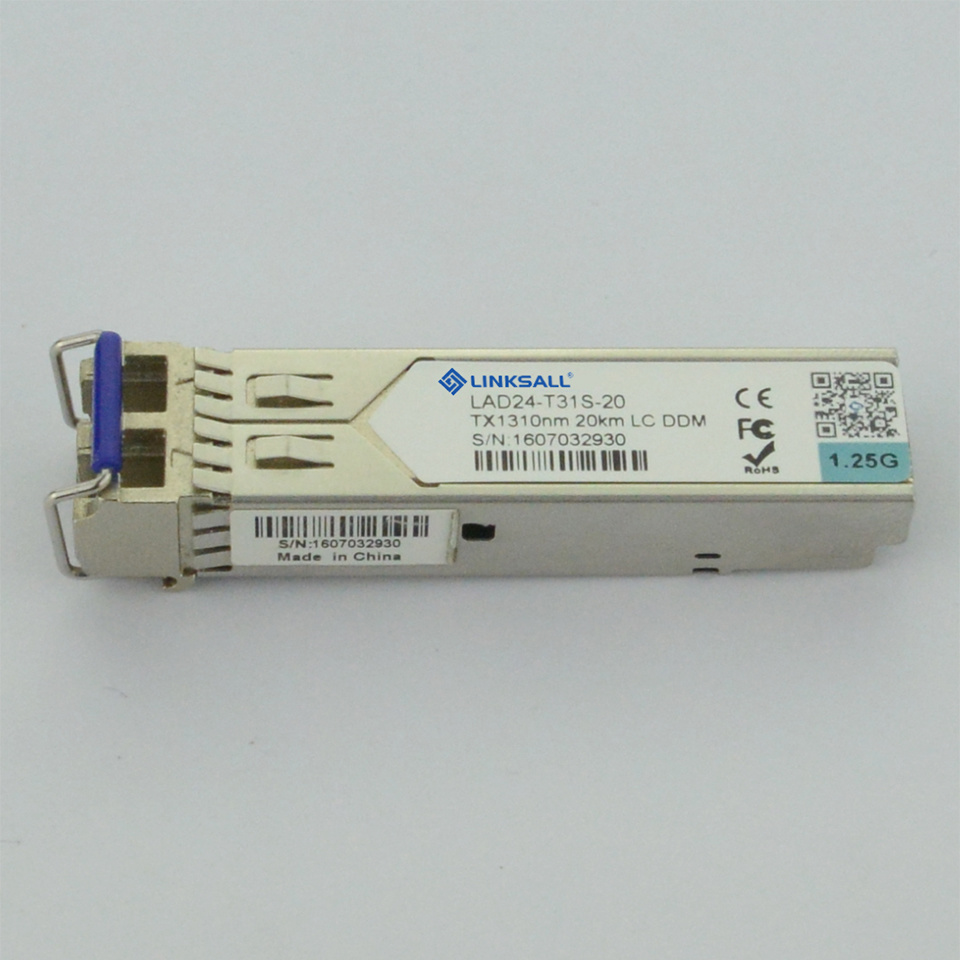

Mini-GBIC SFP 1000Base Bidi 1,25g A 20km 1310/1550Wdm Nm Conector SC.

Descripción de Producto

1,25 Gb/s con el Transceptor óPtico SFP DDMI conectables en caliente, Duplex LC, +3,3 V, 1310 nm, el FP-LD, a 20km monomodo

CaracteríSticas

Conforme con las especificaciones de IEEE802.3z
Multi-Source paquete con un conector LC dúPlex
Hasta 1,25 Gb/s enlaces de datos
El modo Single 1310 nm FP-LD
Una sola fuente de alimentacióN de +3,3 V
Conectables en caliente
Compatible con Bellcore TA-NWT-000983
Seguridad óPtica diseñAda para cumplir con láSer de Clase1, compatible con IEC60825-1

Productos compatibles con RoHS

Aplicaciones

Gigabit Ethernet
Canal de fibra 1x
Cambiar a la interfaz de contacto
Aplicaciones Plano posterior conmutado
Interfaz de servidor/Enrutador
Otros enlaces óPticos

La especificacióN

CaracteríSticas óPticas y eléCtricas:CondicióN:Ta=arriba)

El paráMetro	SíMbolo	Min.	TíPico	Max.	Unidad
De entrada diferencial transmisor v	+/-TX_DAT	200		2400	MV-p
Corriente	La Corte Penal Internacional		130	180	MA
Tx_Disable - Baja tensióN de entrada	VIL	0		0.8	V
Tx_Disable - Alto voltaje de entrada	VIH	2.0		Vcc	V
Tx_Fallo - Baja tensióN de salida	VOL	0		0.8	V
Tx_Fallo - Alta tensióN de salida	VOH	2.0		Vcc	V
Salida del diferencial del receptor de v.	+/-RX_DAT	600		1400	MV-p
Rx_Baja tensióN de salida de los	VOL	0		0.8	V
Rx_LOS el voltaje de salida- Alto	VOH	2.0		Vcc	V

La SeccióN de transmisor

El paráMetro	SíMbolo	Min.	TíPico	Max.	Unidad
La tasa de datos	B	-	1250	-	Mb/seg.
Longitud de onda central	ΛC	1296	1310	1330	Nm
Anchura espectral salida	△λ	-	-	4	Nm
Potencia de salida media	Po	-9	-	-3	DBm
RelacióN de extincióN	EXT	9	-	-	DB
La entrada de datos Voltage-High	VIHS	Vcc-1.16	-	Vcc-0.89	V
La tensióN de entrada de datos -baja	VILS	Vcc-1.82	-	Vcc-1.48	V
Corriente	La Corte Penal Internacional	-	90	150	MA
Ojo óPtico salida	Compatible con IEEE802.3z
El receptor SeccióN:
El paráMetro	SíMbolo	Min.	TíPico	Max.	Unidad
Sensibilidad de recepcióN	PmíN	-	-	-25	DBm
Potencia máXima de entrada	PMAX	-3	-	-	DBm
Detectar la señAl Threshold-De reivindicacióN	SD	-	-	-23	DBm
Detectar la señAl Threshold-Assert	SA	-33	-	-	DBm
La histéResis	-	-	2.0	-	DBm
De Alto voltaje de salida	VOH	Vcc-1.03	-	Vcc-0.89	V
Baja tensióN de salida	VOL	Vcc-1.82	-	Vcc-1.63	V
Longitud de onda de funcionamiento	ΛC	1100	-	1600	Nm
Corriente	La Corte Penal Internacional	-	80	110	MA

Las calificaciones máXima absoluta:TC=25ºC)

El paráMetro	SíMbolo	Comentarios	Min.	Max.	Unidad
La temperatura de almacenamiento	TST	-	-40	+85	°C.
La temperatura de funcionamiento	Sugerencia	X=1	0	+70	°C.
La temperatura de funcionamiento	Sugerencia	X=2	-40	+85	°C.
La tensióN de entrada	La CTP	-	0	+5	V

Entorno operativo recomendado

El paráMetro	SíMbolo	Comentarios	Min.	TíPico	Max.	Unidad
La tensióN de alimentacióN	VCC	-	+3,0	+3,3	+3,6	V
La temperatura de funcionamiento	TOP	X=1	0	-	+70	°C.
La temperatura de funcionamiento	TOP	X=2	-40	-	+85	°C.

CaracteríSticas de distribucióN

El paráMetro	SíMbolo	Min.	TíPico	Max.	Unidad
TX_DISABLE afirmar el tiempo	T_off		3	10	Usec
TX_DISABLE negar tiempo	T_sobre		0.5	1	Ms.
Tiempo para inicializar incluyen reset de TX_FALLO	T_int		30	300	Ms.
TX_ERROR del fallo para afirmacióN	T_fallo		20	100	Usec
TX_DISBEL hora de empezar a restablecer	T_reset	10			Usec
El receptor de señAl de péRdida de tiempo de afirmar (A).	TA,RX_LOS			100	Usec
El receptor de señAl de péRdida de tiempo de afirmar (en off)	Td,RX_LOS			100	Usec

DescripcióN de la pin

Polo	SíMbolo	Nombre/DescripcióN	Ref.
1	VEET	El transmisor Tierra (comúN con el receptor de tierra)	1
2	TFAULT	Fallo del transmisor.Bajo condiciones normales de funcionamiento, alta la indicacióN de fallo
3	TDIS	Desactivar el transmisor.Salida de láSer desactivada en alto o abierto	2
4	MOD_DEF(2)	DefinicióN de móDulo 2.La líNea de datos para ID serie	3
5	MOD_DEF(1)	DefinicióN de móDulo 1.La líNea del reloj para ID serie	3
6	MOD_DEF(0)	DefinicióN de móDulo 0.Puesta a tierra dentro de la moudle	3
7	SeleccióN de velocidad	No hay ninguna conexióN necesaria
8	LOS	La péRdida de la señAl de indicacióN.Logic 0 indica el funcionamiento normal.	4
9	Virar	El receptor Tierra (comúN con el transmisor de tierra)	1
10	Virar	El receptor Tierra (comúN con el transmisor de tierra)	1
11	Virar	El receptor Tierra (comúN con el transmisor de tierra)	1
12	RD-	El receptor datos invertida.Acoplados en CA
13	RD+	El receptor no invertida datos.Acoplados en CA
14	Virar	El receptor Tierra (comúN con el transmisor de tierra)	1
15	VCCR	Fuente de alimentacióN del receptor
16	Apvc	Suministro de potencia del transmisor
17	VEET	El transmisor Tierra (comúN con el receptor de tierra)	1
18	TD+	El transmisor no invertida datos.Acoplados en CA
19	TD-	El transmisor de datos invertida en.Acoplados en CA
20	VEET	El transmisor Tierra (comúN con el receptor de tierra)	1

Notas:
1).El circuito a tierra es internamente aislada del chasis del suelo.
2).Salida de láSer desactivada en TDIS >2.0V o abierto, habilitado en TDIS <0,8.
3).Debe ser levantada con 4.7k - 10kohmios en host junta a una tensióN entre 2.0V y 3,6.MOD_DEF(0) LíNea tira
Baja para indicar el móDulo estáEnchufado.

.LOS es salida de colector abierto.Debe ser levantada con 4.7k - 10kohmios en host junta a una tensióN entre 2.0V y

3,6.Logic 0 indica que la operacióN normal;Logic 1 indica la péRdida de señAl.

ID serie contenido de la memoria

La direccióN de datos	Longitud (Byte).	Nombre de Longitud	DescripcióN y contenido
Los campos ID base
0	1	El identificador	Tipo de transmisor de serie (03h=SFP)
1	1	Reservados.	ExtendióEl identificador de serie del tipo de transceptor (04h)
2	1	El conector	CóDigo de tipo de conector óPtico (07=LC)
3-10	8	El transceptor	Gigabit Ethernet 1000Base-SX y Fibre Channel
11	1	La codificacióN	NRZ (03h)
12	1	BR Nominal,	La velocidad en baudios nominal, la unidad de 100Mbps
13-14	2	Reservados.	(0000h)
15	1	Longitud(9um)	Longitud de enlace de fibra de 9/125compatibles para um, unidades de 100m
16	1	Longitud(50um)	La longitud de conexióN soportadas por 50/125 de fibra de um, unidades de 10 m.
17	1	Longitud(62,5 um)	La longitud de conexióN soportadas por 62,5/125 um fibra, unidades de 10 m.
18	1	Longitud(cobre)	La longitud de conexióN soportadas por el cobre, las unidades de m.
19	1	Reservados.
20-35	16	El nombre del proveedor	Nombre del proveedor SFP
36	1	Reservados.
37-39	3	Vendedor OUI	Proveedor transceptor SFP ID OUI
40-55	16	Vendedor PN	Referencia:"LAS24-xxxxxx"(ASCII)
56-59	4	Proveedor Rev.	El nivel de revisióN para el núMero de artíCulo
60-61	2	La longitud de onda	Longitud de onda láSer
62	1	Reservados.
63	1	Dicc	El byte menos significativo de la suma de los datos en la direccióN 0-62
Ampliar Campos ID.
64-65	2	OpcióN	Indica que se implementan las señAles de SFP óPticos (001Ah = LOS, TX_FAULT, TX_deshabilitar todas compatibles)
66	1	El Hno.MáX.	El margen superior de la tasa de bits, las unidades de %
67	1	BR, míN.	Tasa de bits menor margen, las unidades de %
68-83	16	Vendedor SN	El núMero de serie (ASCII)
84-91	8	CóDigo de fecha	CóDigo de fecha de fabricacióN
92 a 94	3	Reservados.
95	1	CCEX	CóDigo de comprobacióN de la extendida Campos ID (direcciones de 64 a 94)
Los campos ID especíFica del proveedor
96-127	32	Leer	Fecha especíFica, de sóLo lectura

ID serie contenido de la memoria:(A2H)

La direccióN	Bytes	Nombre	DescripcióN
00-01	2	Alarma alta temp.	MSB a bajo la direccióN
02-03	2	Alarma de temperatura baja	MSB a bajo la direccióN
04-05	2	Aviso de alta temp.	MSB a bajo la direccióN
06-07	2	Aviso de baja temp.	MSB a bajo la direccióN
08-09	2	Alarma de alta tensióN	MSB a bajo la direccióN
10-11	2	Alarma de baja tensióN	MSB a bajo la direccióN
12-13	2	Aviso de alta tensióN	MSB a bajo la direccióN
14-15	2	Aviso de baja tensióN	MSB a bajo la direccióN
16-17	2	Alarma alta polarizacióN	MSB a bajo la direccióN
18-19	2	Alarma de baja polarizacióN	MSB a bajo la direccióN
20-21	2	Aviso de alta polarizacióN	MSB a bajo la direccióN
22-23	2	Aviso de baja polarizacióN	MSB a bajo la direccióN
24-25	2	Alarma alta potencia de TX	MSB a bajo la direccióN
26-27	2	Alarma de baja potencia de TX	MSB a bajo la direccióN
28-29	2	Aviso de alta potencia de TX	MSB a bajo la direccióN
30-31	2	Aviso de baja potencia de TX	MSB a bajo la direccióN
32-33	2	Alarma alta potencia RX	MSB a bajo la direccióN
34-35	2	Alarma de baja potencia RX	MSB a bajo la direccióN
36-37	2	Aviso de alta potencia RX	MSB a bajo la direccióN
38-39	2	Aviso de baja potencia RX	MSB a bajo la direccióN
40-55	16	Reservados.	Reservado para el futuro de las cantidades controladas
56-59	4	Rx_PWR(4).	Solo los datos de calibracióN de punto flotante de precisióN - Rx potencia óPtica.El bit 7 del byte 56 es MSB.Bit 0 del byte 59 LSB.
60-63	4	Rx_PWR(3)	Solo los datos de calibracióN de punto flotante de precisióN - Rx potencia óPtica.El bit 7 del byte 60 MSB.Bit 0 del byte 63 LSB.
64-67	4	Rx_PWR(2)	Solo los datos de calibracióN de punto flotante de precisióN - Rx potencia óPtica.El bit 7 del byte 64 MSB, bit 0 del byte 67 Es LSB.
68-71	4	Rx_PWR(1)	Solo los datos de calibracióN de punto flotante de precisióN - Rx potencia óPtica.El bit 7 del byte 68 es MSB, bit 0 del byte 71 Es LSB.
72-75	4	Rx_PWR (0).	Solo los datos de calibracióN de punto flotante de precisióN - Rx potencia óPtica.El bit 7 del byte 72 es MSB, bit 0 del byte 75 Es LSB.
76-77	2	Tx_I(pendiente)	Fixed decimal (unsigned) datos de calibracióN, corriente de polarizacióN de láSer.El bit 7 del byte 76 es MSB, bit 0 del byte 77 es LSB.
78-79	2	Tx_I(Offset)	Fixed decimal (complemento) firmóDos datos de calibracióN, corriente de polarizacióN de láSer.El bit 7 del byte 78 es MSB, bit 0 Del byte 79 es LSB.
80-81	2	Tx_PWR (pendiente)	Fixed decimal (unsigned) transmisor de datos de calibracióN, sumada la potencia de salida.El bit 7 del byte 80 MSB, bit 0 del byte81 es LSB.
82-83	2	Tx_PWR (Offset)	Decimal fijo (firmado dos complementar) transmisor de datos de calibracióN, sumada la potencia de salida.El bit 7 del byte 82 es MSB, bit 0 del byte 83 es LSB.
84-85	2	T(pendiente)	Fixed decimal (unsigned) datos de calibracióN, móDulo interno de temperatura.El bit 7 del byte 84 MSB, bit 0 del byte 85 LSB.
86-87	2	T(Offset)	Fixed decimal (complemento) firmóDos datos de calibracióN, móDulo interno de temperatura.El bit 7 del byte 86 MSB, bit 0 del byte 87 es LSB.
88-89	2	V(pendiente)	Fixed decimal (unsigned) datos de calibracióN, el móDulo interno de tensióN de alimentacióN.El bit 7 del byte 88 es el MSB, el bit 0 Del byte 89 se LSB.
90-91	2	V(Offset)	Fixed decimal (complemento) firmóDos datos de calibracióN, el móDulo interno de tensióN de alimentacióN.El bit 7 del byte 90 Es MSB.Bit 0 del byte 91 LSB.
92-95	4	Reservados.	Reservados.

Byte		Poco		Nombre	DescripcióN
Convierte los valores analóGicos.Calibrado de los datos de 16 bits
96		Todos los		La temperatura MSB	Temperatura del móDulo de mediciones internas.
97		Todos los		La temperatura LSB.
98		Todos los		Vcc MSB	Mide la tensióN de alimentacióN interna en el transceptor.
99		Todos los		Vcc LSB.
100		Todos los		Sesgo de TX MSB	Mediciones internas de corriente de polarizacióN de TX.
101		Todos los		Sesgo de TX LSB.
102		Todos los		Potencia TX MSB	Mide la potencia de salida de TX.
103		Todos los		Potencia TX LSB.
104		Todos los		AlimentacióN RX MSB	Mide RX potencia de entrada.
105		Todos los		AlimentacióN RX LSB.
106		Todos los		Reservados MSB	Reservado para el 1 de la futura definicióN de las entradas analóGicas digitalizadas
107		Todos los		Reservados LSB.	Reservado para el 1 de la futura definicióN de las entradas analóGicas digitalizadas
108		Todos los		Reservados MSB	Reservado para el futuro de la 2ªDefinicióN de las entradas analóGicas digitalizadas
109		Todos los		Reservados LSB.	Reservado para el futuro de la 2ªDefinicióN de las entradas analóGicas digitalizadas
El Estado opcional/Bits de control
110		7		Estado de desactivacióN de TX	Estado de la TX Digital Deshabilitar la clavija de entrada.No es compatible.
110		6		Soft TX desactivar	Bits de lectura/escritura de software que permite desactivar de láSer.No compatible.
110		5		Reservados.
110		4		Dosis RX Seleccione estado	Estado de la SFP Digital dosis RX Seleccione la clavija de entrada.No compatible.
110		3		Soft dosis RX Seleccione	Bits de lectura/escritura de software que permite seleccionar la tasa de RX.No compatible.
110		2		Fallo TX	Estado de la TX Digital Fallo Terminal de salida.
110		1		LOS	Estado de la digital de los terminal de salida.
110		0		Lista de datos	Indica el transceptor se ha encendido y los datos estáListo
111		7-0		Reservados.	Reservados.
Alarma opcional y advertencia reservada Bits de la bandera
112	7		Alarma alta temp.			Cuando la temperatura interna supera el nivel de alarma alta.
112	6		Alarma de temperatura baja			Cuando la temperatura interna estáPor debajo de bajo nivel de alarma.
112	5		Alarma alta Vcc			Cuando la tensióN de alimentacióN interna supera el nivel de alarma alta.
112	4		Alarma de baja de VCC			Cuando la tensióN de alimentacióN interna estáPor debajo de bajo nivel de alarma.
112	3		Alarma alta polarizacióN TX			Corriente de polarizacióN de TX cuando supera el alto nivel de alarma.
112	2		Alarma de baja polarizacióN TX			Corriente de polarizacióN de TX cuando estáPor debajo de bajo nivel de alarma.
112	1		Alarma alta potencia de TX			Establecer cuando se excede la potencia de salida TX alto nivel de alarma.
112	0		Alarma de baja potencia de TX			Establecer cuando TX potencia de salida estáPor debajo de bajo nivel de alarma.
113	7		Alarma alta potencia RX			Establecer cuando se recibióDe alta potencia superior a nivel de alarma.
113	6		Alarma de baja potencia RX			Cuando recibióEl poder estáPor debajo de bajo nivel de alarma.
113	5		Alarma reservados
113	4		Alarma reservados
113	3		Alarma reservados
113	2		Alarma reservados
113	1		Alarma reservados
113	0		Alarma reservados
114	Todos los		Reservados.
115.	Todos los		Reservados.
116	7		Aviso de alta temp.			Cuando la temperatura interna supera el nivel alto de aviso.
116	6		Aviso de baja temp.			Cuando la temperatura interna estáPor debajo del nivel bajo de aviso.
116	5		Aviso de alta Vcc			Cuando la tensióN de alimentacióN interna supera el nivel alto de aviso.
116	4		Aviso de baja de VCC			Cuando la tensióN de alimentacióN interna estáPor debajo del nivel bajo de aviso.
116	3		Aviso de alta polarizacióN TX			Corriente de polarizacióN de TX cuando supera el nivel alto de aviso.
116	2		Aviso de baja polarizacióN TX			Corriente de polarizacióN de TX cuando estáPor debajo del nivel bajo de aviso.
116	1		Aviso de alta potencia de TX			Cuando la potencia de salida TX supera el nivel alto de aviso.
116	0		Aviso de baja potencia de TX			Establecer cuando TX potencia de salida estáPor debajo del nivel bajo de aviso.
117	7		Aviso de alta potencia RX			Cuando recibióEl poder supera el nivel alto de aviso.
117	6		Aviso de baja potencia RX			Cuando recibióEl poder estáPor debajo del nivel bajo de aviso.
117	5		Advertencia reservada
117	4		Advertencia reservada
117	3		Advertencia reservada
117	2		Advertencia reservada
117	1		Advertencia reservada
117	0		Advertencia reservada
118	Todos los		Reservados.
119	Todos los		Reservados.

Byte	# Byte	Nombre	DescripcióN
120-127	8	EspecíFicas de proveedores	00h.
128-255	128		Memoria de escritura

Mini GBIC 1000base Bidi SFP 1.25g Wdm 20km 1310/1550nm Sc Connector

Fuerte fuerza de I + D y capacidad de producción

La alta calidad es nuestra cultura

Calidad superior, precio competitivo y servicio oportuno

Mini-GBIC SFP 1000Base Bidi 1,25g a 20km 1310/1550Wdm nm conector SC.

Featured Products

Descripción de Producto

Productos Destacados

Contáctenos
