Descripción de Producto

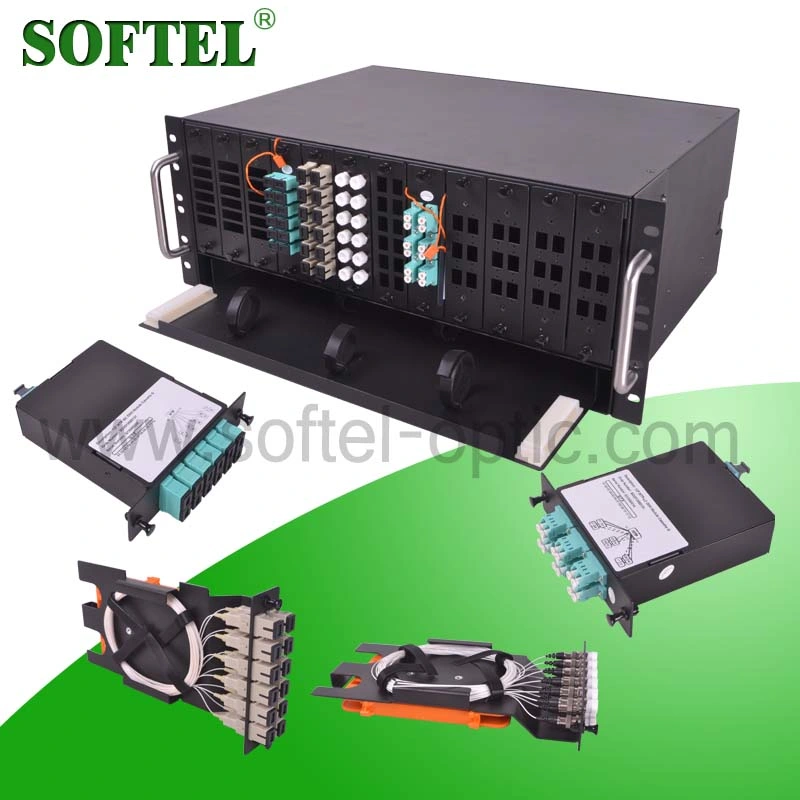

De alto estándar de 19" equipos y dispositivos integrados de la MPO en rack de 36 núcleos ODF
MPO preterminados solución de sistema de cableado
hecho personalizado para usted por SOFTEL. Es hecho personalizado para su centro de datos y otra solución de cableado de gama alta.
Con el pre-terminación MPO.
MPO Corning CLearCurve SOFTEL adopta la serie OM3/OM4 cable de fibra óptica, además de los conectores del conector de EE.UU.
El MTP productos. Toda la producción se realiza en SOFTEL instalación de fábrica para garantizar el rendimiento del sistema y de calidad.
Ajuste modular y colocar el diseño, que ofrecen gran comodidad a los instaladores en el sitio para las instalaciones, así como
Los futuros mantenimientos y servicios. Con el sistema universal y MPO interfaz, que proporcionará conexión sin problemas.
Entre el cable de fibra óptica y equipos, así como velar por el canal tiene la mejor flexibilidad, compatibilidad y fiabilidad.
La construcción de la línea de productos
SOFTEL preterminados MPO series ofrece la solución de los cables del tronco para extender el tronco a tronco híbrida de cables, cables,
A los módulos de casete, adaptador de MPO paneles, para orientar los paneles, paneles de MPO tanto en la clasificación de Clase G(normal de una clase)
Y la clase L(super bajas pérdidas).
Caracteristicas:
Las conexiones de fibra óptica de módulo para la torsión de la secuencia
Puede proporcionar centro de datos y sistema SAN, simple y flexible

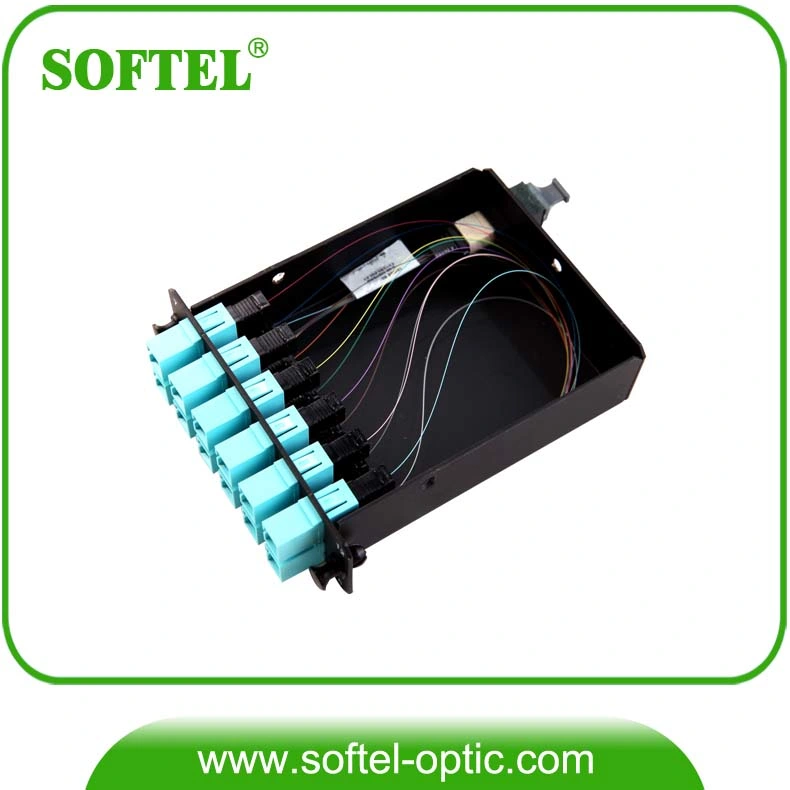

Conector MPO tronco fijo en la parte posterior del módulo
El estándar de 19" se puede instalar en cualquier archivador
Convient a instalarse, movido y ha añadido
Principales aplicaciones:
Datacenter patch panel de montaje en rack
Enlaces de conexión entre cables cables de conexión
Instalación del sistema de pre-terminados
A fin de garantizar toda la conexión es unificar en un estado, necesitamos instalar el patch panel, y módulo de casete
Relacionados hardware de montaje. Entonces, dicen los cables en la posición de paso de cable diseñado, quite todas las tapas de protección y envolturas,
Conectar la MPO y a todos los zócalos de MPO, montar y fijar los cables con bridas, simple como eso.
Los pasos de instalación
1. Instalación de hardware y accesorios
2. Tendido de cables
3. Dispositivo Plug
4. El montaje del cable
| El modo Multi | El modo Single | ||
| IL | MPO | Solo max :0,35 db (L) Solo Max : 0.60db (G) | Solo max :0,35 db (L) Solo max :0,75 db (G) |
| LC | MAX :0.10dB(L) MAX :0,15 db (G) | Max :0,30 db | |
| RL | MPO | >20 DB | >60 DB (8 grados de ángulo polaco ). |
| LC | >30 db | >50 db (UPC) >60db (APC) | |
| Mecánica | MPO | <0.2DB, 200 veces la inserción | |
| LC | <0.2db, 500 veces intertion | ||
| Temperatura de trabajo | -20~ +60 C | ||
| Purificador Ambiental | Temperatura de almacenamiento | -40~ + 70'C | |
| Instalar Temp. | -5~ + 50'C |
