- No. de Modelo: MIB12G-8EGP-4G-M
- Modo de comunicación : Full-Duplex y Half-Duplex
- Escribe : Conmutador Ethernet
- Trademark: Hengsion
- Packing: Packed in Box and Delivered by Carton
- Standard: 154*143*58mm
- Origin: China
- HS Code: 8517623290
- Production Capacity: 2000 PCS a Week

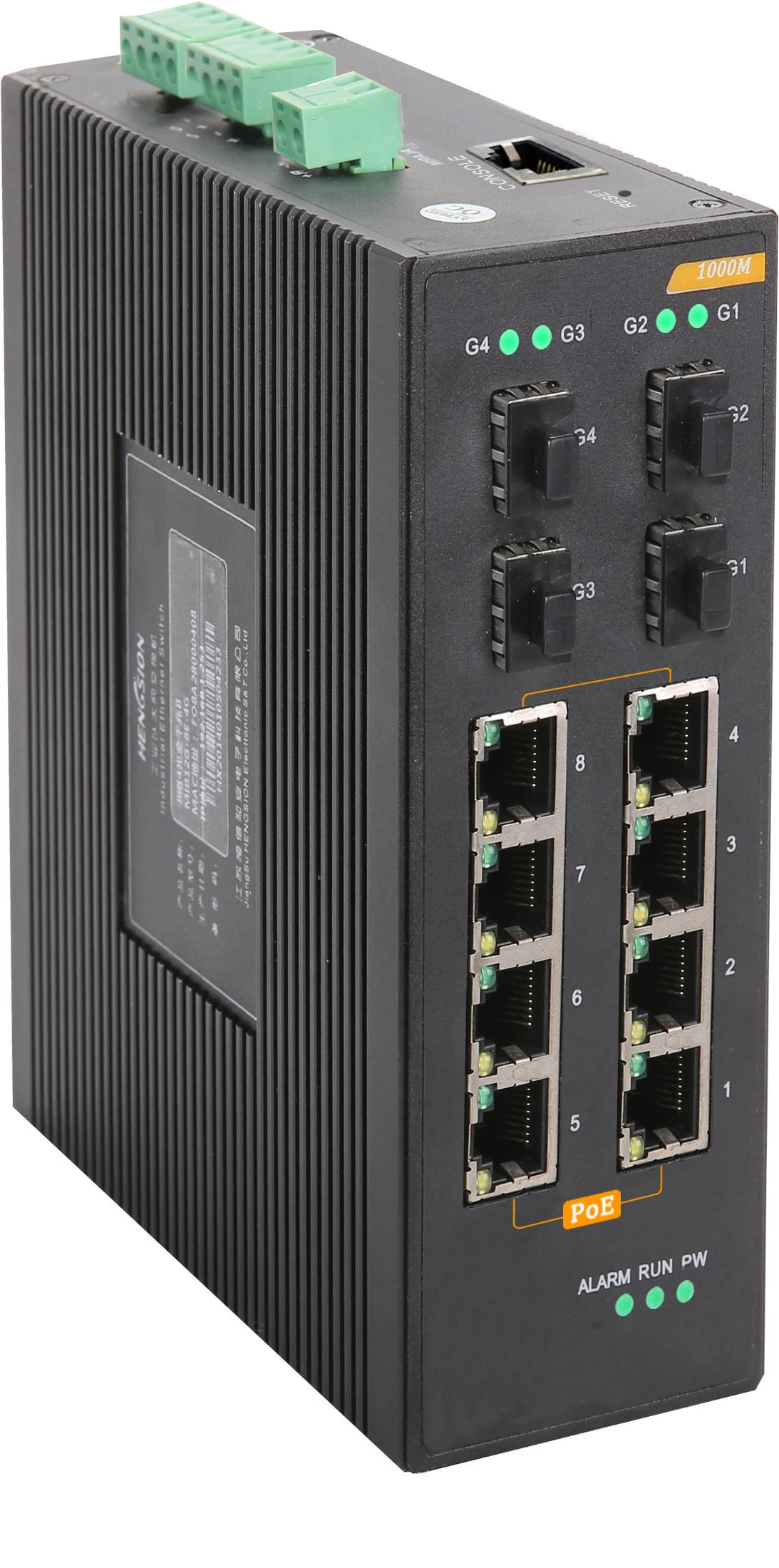

MIB12G-8EGP-4G-M
consiguió 8*1000Base T(X) POE(15.4W) + 4*1000Base puerto combinado Industrial Ethernet Switch
con 120W fuente de alimentación.
Características:
8* 1000Base T(X) puertos POE + puertos Combo Gigabit de 4
puertos Ethernet POE totalmente compatible con IEEE802.3af estándar, proporciona 15,4 vatios por puerto.
Reenvío de velocidad de cable de la capacidad de todos los puertos asegúrese de no bloquear el reenvío de mensajes.
Automática MDI/MDI-X para plug-and-play
apoyo anillo redundante protocolo( el tiempo de recuperación≤20ms)
Apoyo la autenticación 802.1x, VLAN y tormenta de broadcast la represión.
Bucle de detección y el puerto+ IP+MAC vinculantes.
Alimentación POE apoyo a la configuración, supervisión, el diagnóstico y estadísticas de resumen.
Monitorización del tráfico portuario y el evento de fallo alarmante
interfaz visual Web de Soporte, apoyo la administración SNMP.
El apoyo operativo cargado completo rango de temperatura de -40 a 85ºC.
Sin ventilador, el diseño de bajo consumo de energía.
Carcasa de metal corrugado en carril DIN, cumplir con grado de protección IP40.
Nivel industrial-4 el diseño.
Con 120W fuente de alimentación POE
Introducción:
HENGSION MIB administrado12G-8EGP-4G-M proporciona puertos Combo Gigabit de 4* y 8*10/100/1000BaseT(X) POE puertos Ethernet. Los puertos Ethernet POE totalmente compatible con IEEE802.3af estándares, proporciona 15,4 vatios por puerto. Apoyar el protocolo de anillo redundante el tiempo de recuperación (<20ms), con total seguridad y las políticas de QoS; el apoyo de la división de la VLAN, duplicación de puertos, y el puerto de la limitación de velocidad; apoyar la tormenta de broadcast la represión, control de flujo y la administración centralizada y la configuración de Internet,CLI,SNMP; gestión de alimentación POE y el diagnóstico.
Su amplio rango de temperatura de funcionamiento y el puerto de diseño de protección contra sobretensiones son ideales para aplicaciones en tiempo real del flujo de gran ambiente al aire libre, y son ampliamente utilizados en la automatización industrial control y vigilancia ocasiones como campus, la comunidad, el tráfico ferroviario, el control de energía eléctrica y así sucesivamente.
Especificación:
La tecnología | |
Las normas | IEEE 802.3, 802.3u,802.3x, 802.3ab, 802.3z; IEEE802.1Q,802.1p,802.1d y 802.1w,802.1s,802.1X,802.1ab IEEE802.3af |
Protocolos | El anillo, MSTP, IGMP Snooping GMRP,VLAN,PVLAN, Telnet, HTTP, HTTPS, RMON,SNMPv1/v2/v3,LLDP,SNTP,servidor DHCP,SSH SSL,,ACL, FTP, ARP,QoS |
Interface | |
Puerto Gigabit Ethernet | 10/100/1000 Base-T(X) auto-adaptación RJ45 |
Puertos Gigabit de fibra óptica | 1000Base-X puerto SFP |
Puerto de consola | RS232 en el conector RJ45 con cable de consola |
Puerto de alimentación | 5.08 terminal industrial |
Características de conmutación | |
El tipo de procesamiento | Almacenar y reenviar, cambio de velocidad de cable |
Cambiar el ancho de banda | 50Gbps |
La velocidad de reenvío de paquetes | 37,2 Mbps |
La dirección MAC | 8K |
La memoria de buffer | 512 KB |
Cola de prioridad. | 4 |
Número de VLAN | 4K |
VLAN ID | 1-4096 |
Los grupos de multidifusión | 256 |
Las características del software | |
VLAN | Vlan 802.1Q,(4K), basado en el puerto de la VLAN, Q-en-Q. |
Supresión de la tormenta | Broadcast, multicast y unicast desconocido de supresión de la tormenta |
El control de flujo | IEEE802.3X la negociación, la función CAR, limitar la velocidad de paso de 64K. |
Protocolo Multicast | IGMPv1/2/3 Snooping |
La administración portuaria | Apoyar la duplicación de puertos, el puerto el aislamiento, port trunking |
La administración de DHCP | Soporta DHCP opción 82 Snooping |
QoS (Calidad de servicio). | 802.1p; puerto de apoyo a las etiquetas de prioridad por defecto, al menos 4 diferentes colas de prioridad por puerto. |
Características de seguridad | Filtrado de direcciones MAC, dinámico o estático, el aprendizaje de direcciones MAC de bucle de detección y el puerto de enlace IP++MAC |
La gestión del tráfico | Monitorización del tráfico portuario y el evento de fallo alarmante |
Management | Protocolo SNMP v1/v2/v3, CLI WEB, |
El acceso de administración | La consola de soporte, Telnet |
El mantenimiento del sistema | RMON,PPD Discovery Protocol(compatible con el CDP), AST |
La transferencia de archivos | Registro de asistencia, copia de seguridad de archivo de configuración de salida y entrada |
Indicador LED para | |
El poder, dispositivo que ejecuta el estado, el puerto de conexión Ethernet y el estado de ejecución, el puerto de conexión de fibra y el estado de funcionamiento | |
Funciones POE | |
Puertos POE | 8* puertos 10/100/1000Base-TX puertos Ethernet POE |
Modo de alimentación | El suministro de energía mientras que el poder dispositivo detectado |
Modo Puente | Endspan (V+ corresponde a 1,2; V- corresponde a 3,6 ). |
El modo AF | Compatible con IEEE802.3af confirmó la EP, ofrecen hasta 15,4 vatios por puerto. |
El poder | |
El rango de tensión de entrada | DC48V2.5A(para POE) + CC12V3A (para el conmutador Ethernet) |
POE EL CONSUMO DE ENERGÍA | AF:15,4W(cada puerto). |
La protección | Actual de protección de sobrecarga; protección de redundancia |
Mecánica | |
La carcasa | Fortalecimiento de la carcasa de metal corrugado |
Grado de protección | IP40 |
La cota(L*W*H) | 154*143*59,5mm |
La instalación | Para carril DIN |
El peso | 1Kg. |
El medio ambiente | |
La temperatura de funcionamiento | -40ºC~+85 ºC |
La temperatura de almacenamiento | En -45ºC~+85 ºC |
Humedad relativa | 5~95%,sin condensación. |
La aprobación de la industria | |
EMI | FCC Parte 15,CISPR(EN55022) Clase A |
EMS | EN61000-4-2 (ESD), nivel 4 |
EN61000-4-3(R), nivel 3 | |
EN61000-4-4(EFT), nivel 4 | |
EN61000-4-5(Ola), nivel 4 | |
EN61000-4-6(CS), nivel 3 | |
EN61000-4-8, nivel 5 | |
El shock | IEC 60068-2-27 |
La caída libre | IEC 60068-2-32 |
La vibración | IEC 60068-2-6 |
La garantía | |
período de garantía | Ethernet de 3 años para cambiar |
Topología de conexión:
Información de pedido:
Los modelos disponibles | La interfaz de puerto | |||
SFP 1000Base FX | 10/100/1000 Base T(X) | 100Base T(X) POE15.4W | 100Base T(X) POE 30W. | |
MIB12G-8EGP-2G-E | 2 | 0 | 8 | 0 |
Accesorios opcionales (pueden adquirirse por separado)
• SFP-G-3155-J , el transceptor óptico de 1Gbps SFP(T:1310 nm/R:1550nm), el modo single ,única fibra,20km
• SFP-G-5531-J , el transceptor óptico de 1Gbps SFP(T:1550nm/R:1310 nm), el modo single ,única fibra,20km
• SFP-G-4-4955-J , el transceptor óptico de 1Gbps SFP(T:1490nm/R:1550nm), el modo single ,única fibra,a 40km
• SFP-G-4-5549-J , el transceptor óptico de 1Gbps SFP(T:1550nm/R:1490nm), el modo single ,única fibra,a 40km
• SFP-G-6-4955-J, el transceptor óptico de 1Gbps SFP(T:1490nm/R:1550nm), el modo single ,única fibra,a 60km
• SFP-G-6-5549-J , el transceptor óptico de 1Gbps SFP(T:1550nm/R:1490nm), el modo single ,única fibra,a 60km
• OM-SFP-G-D-31-J, 1.5Gbps transceptor óptico SFP(1310 nm), el modo single ,fibra doble,a 20km
• Dr.-30D12, Din-Rail fuente de alimentación, 85-264VCA/120-370V de CC@12VCC , de -20 a 60ºC la temperatura de funcionamiento
• El DR-120D48, Din-Rail fuente de alimentación, 88-132VCA/176-264VAC(cambio) o 248-370V de CC@48VCC , proporcionan 15.4W POE, de -10 a 60ºC la temperatura de funcionamiento
Lista de comprobación de Paquete de
conmutador Ethernet •
• Adaptador
• Guía de instalación de hardware (impreso)
• Tarjeta de garantía
dimensión:
