Descripción de Producto
Características del producto
Receptáculo de LC dúplex interfaz óptica única fuente de alimentación de +3, 3 VConectable en caliente QSFP28 MSA form factor 4x25G compatible con interfaz serie eléctrico con 4x28G(CEI-28G-VSR) AC el acoplamiento de las señales de la LMC
Transmisor: Refrigerados 4x25Gb/s LAN WDM EML TOSA (1295.56, 1300.05, 1304.58, 1309.14nm).
Receptor: 4x25Gb/s POLO ROSA baja disipación de potencia(Max: 6W) construido en función de diagnóstico digital
Rango de temperatura de funcionamiento de la carcasa: 0ºC a 70ºC compatible con 100GBASE-LR4
Interfaz de comunicación I2C
Aplicaciones
100GBASE-LR4
Las interconexiones Infiniband QDR y DDR 100g de las conexiones de Datacom
Las normas
Compatible con IEEE 802.3ba
QSFP MSA28 cumple con las especificaciones de hardware compatible con RoHS
Descripción funcional

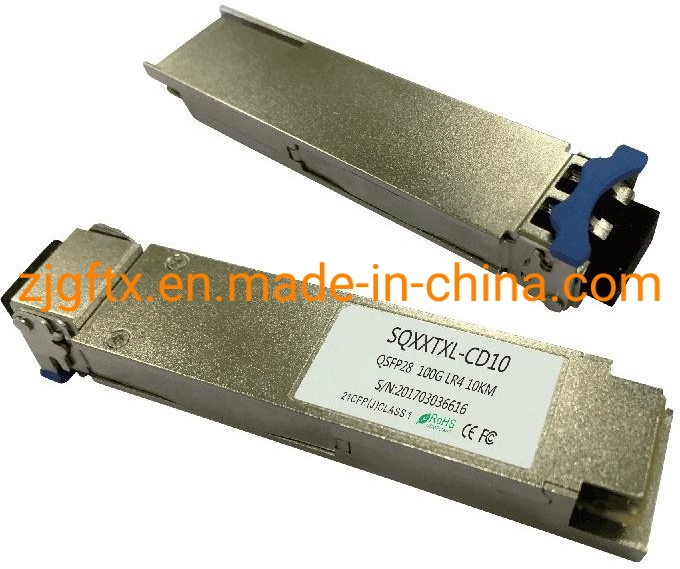

El 100G QSFP28 transceptor óptico LR4 integra la ruta de transmisión y recepción en un módulo. En el lado de transmisión de serie de cuatro carriles de flujos de datos son recuperados, reajustada, y pasa a cuatro controladores de láser, que el control de cuatro de la absorción eléctrico modula láser (EMLs) con 1296, 1300, 1305 y 1309 nm center longitudes de onda. Las señales ópticas se multiplexan a continuación en una fibra monomodo a través de un conector LC estándar. En el lado de recepción, cuatro carriles de los flujos de datos ópticos son demultiplexed ópticamente por un demultiplexor óptica integrada. Los datos de cada uno de los steam es recuperado por un pasador fotodetector y transimpedance amplificador, reajustada, y pasó a un controlador de salida. Este módulo presenta una interfaz eléctrico conectable en caliente, de bajo consumo de energía, y 2-wire interfaz en serie.
Las clasificaciones de máximo absoluto
| El parámetro | Símbolo | Min. | Max. | Unidad | Nota |
| La tensión de alimentación | Vcc | -0.5 | 3.6 | V | |
| La temperatura de almacenamiento | TS | -40 | 85 | °C. | |
| Humedad relativa | Der. | 0 | 85 | % | |
| El umbral de daño de rx, por carril | PRdmg | 5.5 | DBm |
Condiciones de funcionamiento recomendadas
| El parámetro | Símbolo | Min. | Típ. | Max. | Unidad | Nota |
| La tasa de datos | La Dra. | 103.1 | Gb/seg. | |||
| La tensión de alimentación | Vcc | 3.14 | 3.3 | 3.47 | V | |
| Corriente | Cpi | 1.8 | Un | |||
| Temperatura de funcionamiento de la carcasa. | Tc | 0 | 70 | °C. |
Características eléctricas (Top=0~70ºC, Vcc=3.14~3.47V).
(Probado en condiciones de funcionamiento recomendadas, a menos que se indique lo contrario)
| El parámetro | Símbolo | Min | Típ. | Máx. | Unidad | Notas |
| El transmisor | ||||||
| La tasa de señalización por carril | DRPL | 25.78125 ± 100 ppm | Gb/seg. | |||
| Pérdida de retorno de entrada diferencial (min) | RLd(f) | 9.5 - 0, 37F, F≤0, 01< 8 4, 75 - 7.4log10(f/14), 8 ≤ F< 19 | DB | |||
| El diferencial a la entrada de modo común la pérdida de retorno (min) | RLdc(f) | 22-20 f/25.78≤0, 01), f< 12, 89 15-6(f/25.78), 12, 89≤f< 19 | DB | |||
| Discrepancia de terminación del diferencial | Tm | 10 | % | |||
| El ancho de los ojos | Ew | 0.46 | UI | |||
| Aplica pk-pk variación sinusoidal | Ppj | Por IEEE 802.3bm | ||||
| La altura del ojo | Eh | 95 | MV | |||
| Tensión de modo común de CC | DCv | -350 | 2850 | MV | ||
| El receptor | ||||||
| La tasa de señalización por carril | DRPL | 25.78125 ± 100 ppm | Gb/seg. | |||
| El diferencial de giro de la salida de datos | Vout, PP | 400 | 800 | MV | ||
| El ancho de los ojos | Ew | 0.57 | UI | |||
| El cierre del ojo vertical | 5.5 | DB | ||||
| Pérdida de retorno de salida del diferencial (min) | RLd(f) | 9.5 - 0, 37F, F≤0, 01< 8 4, 75 - 7.4log10(f/14), 8 ≤ F< 19 | DB | |||
| Común a modo de diferencial de la conver- sión la pérdida de retorno (min) | RLdc(f) | 22-20 f/25.78≤0, 01), f< 12, 89 15-6(f/25.78), 12, 89≤f< 19 | DB | |||
| Discrepancia de terminación del diferencial | Tm | 10 | % | |||
| Tiempo de transición, el 20% al 80% | Tr, TF | 12 | Ps | |||
Notas:
1.20%~80%| El transmisor | ||||||
| La tasa de señalización, cada carril | Gb/seg. | 25.78125 ±100 ppm | 1 | |||
Cuatro Carriles la gama de longitudes de onda | Λ1 | Nm | 1294.53 | 1295.56 | 1296.59 | |
| Λ2 | 1299.02 | 1300.05 | 1301.09 | |||
| Λ3 | 1303.54 | 1304.58 | 1305.63 | |||
| Λ4 | 1308.09 | 1309.14 | 1310.19 | |||
| El total de potencia de lanzamiento | Pout | DBm | 10.5 | |||
| Lanzamiento de media potencia, cada carril | Pavg | DBm | -4, 5 | 4.5 | 2, 7 | |
| La amplitud de modulación óptica, cada uno de lane (OMA) | OMA | DBm | -1, 3 | 4.5 | ||
| Relación de extinción | ER | DB | 4 | |||
| Relación de la supresión de modo lateral | SMSR | DB | 30 | |||
| Lanzamiento de media potencia del transmisor, por carril | POFF | DBm | -30 | |||
| Tolerancia a la pérdida de retorno de óptica | DB | 20 | ||||
| El transmisor de la reflectancia | DB | -12 | ||||
| El transmisor de máscara de ojos {X1, X2, X3 Y1, Y2 Y3} | {0.25, 0.4, 0.45, 0.25, 0.28, 0.4} | 3 | ||||
| El receptor | ||||||
| Velocidad de recepción de cada carril | Gb/seg. | 25.78125 ±100 ppm | 4 | |||
Cuatro Carriles la gama de longitudes de onda | Λ1 | Nm | 1294.53 | 1295.56 | 1296.59 | |
| Λ2 | 1299.02 | 1300.05 | 1301.09 | |||
| Λ3 | 1303.54 | 1304.58 | 1305.63 | |||
| Λ4 | 1308.09 | 1309.14 | 1310.19 | |||
| De entrada de sobrecarga de la potencia óptica | Pmax | DBm | 5.5 | |||
| El promedio recibe alimentación de cada carril | Polo | DBm | -10.6 | 4.5 | 5, 7 | |
| Sensibilidad del receptor(OMA)por carril | Psens1 | DBm | -10.6 | |||
| Destacó la sensibilidad (OMA), por carril | Psens2 | DBm | -6, 8 | 6 | ||
| La pérdida de retorno | RL | DB | -26 | |||
| El receptor de 3dB eléctricos de frecuencia de corte superior, por carril | GHz | 31 | ||||
| Los De-Assert | Pd | DBm | -11.6 | |||
| Los afirman | Pa | DBm | -23.6 | |||
| Pérdidas por histéresis | Pd-Pa | DBm | 2 | |||
Notas:
- Transmisor consta de 4 de láseres que operan en 25.78Gb/s cada uno.
- Valor mínimo es informativo.
- Porcentaje de acierto 5x10-5.
- Receptor consta de 4 de fotodetectores operando a 25.78Gb/s cada uno.
- Valor mínimo es informativo, que equivale a min TxOMA con infinito ER canal max y pérdida de inserción.
- SRS vertical se mide con el cierre del ojo la pena de 1, 8 dB max J2 de 0, 30 UI, y J9 de 0, 47 UI.
- Valor de energía y potencia la precisión son con todos los canales de...
| Polo | Nombre | Logic | Descripción | |
| 1 | GND | Suelo | 1 | |
| 2 | Tx2n | La LMC-I. | El transmisor invertida de la entrada de datos | 10 |
| 3 | Tx2p | La LMC-I. | Non-Inverted transmisor de la entrada de datos | 10 |
| 4 | GND | Suelo | 1 | |
| 5 | Tx4n | La LMC-I. | El transmisor invertida de la entrada de datos | 10 |
| 6 | Tx4p | La LMC-I. | Non-Inverted transmisor de la entrada de datos | 10 |
| 7 | GND | Suelo | 1 | |
| 8 | ModSelL | LVTTL-I. | Seleccione el módulo | 3 |
| 9 | ResetL | LVTTL-I. | Restablecimiento del módulo | 4 |
| 10 | Vcc Rx | Receptor de fuente de alimentación de +3, 3 V | 2 | |
| 11 | SCL | LVCMOS | 2-wire de reloj de la interfaz de serie | 5 |
| 12 | SDA | LVCMOS | Interfaz de Serie 2 cables de datos | 5 |
| 13 | GND | Suelo | 1 | |
| 14 | Rx3p | La LMC-O. | El receptor Non-Inverted la salida de datos | 9 |
| 15 | Rx3n | La LMC-O. | El receptor invertida de la salida de datos | 9 |
| 16 | GND | Suelo | 1 | |
| 17 | Rx1p | La LMC-O. | El receptor Non-Inverted la salida de datos | 9 |
| 18 | Rx1n | La LMC-O. | El receptor invertida de la salida de datos | 9 |
| 19 | GND | Suelo | 1 | |
| 20 | GND | Suelo | 1 | |
| 21 | Rx2n | La LMC-O. | El receptor invertida de la salida de datos | 9 |
| 22 | Rx2p | La LMC-O. | El receptor Non-Inverted la salida de datos | 9 |
| 23 | GND | Suelo | 1 | |
| 24 | Rx4n | La LMC-O. | El receptor invertida de la salida de datos | 9 |
| 25 | Rx4p | La LMC-O. | El receptor Non-Inverted la salida de datos | 9 |
| 26 | GND | Suelo | 1 | |
| 27 | ModPrsL | LVTTL-O. | Módulo presente | 6 |
| 28 | Int. | LVTTL-O. | Interrumpir | 7 |
| 29 | Vcc Tx | Transmisor de fuente de alimentación de +3, 3 V | 2 | |
| 30 | Vcc1 | Fuente de alimentación de +3, 3 V | 2 |
| 31 | LPMode | LVTTL-I. | Modo de baja potencia | 8 |
| 32 | GND | Suelo | 1 | |
| 33 | Tx3p | La LMC-I. | Non-Inverted transmisor de la entrada de datos | 10 |
| 34 | Tx3n | La LMC-I. | El transmisor invertida de la entrada de datos | 10 |
| 35 | GND | Suelo | 1 | |
| 36 | Tx1p | La LMC-I. | El transmisor de datos Non-Inverted | |
| 37 | Tx1n | La LMC-I. | El transmisor invertida de la entrada de datos | 10 |
| 38 | GND | Suelo | 1 |
Notas:
1: Masa es el símbolo de la señal y alimentación (power) comunes para el módulo. Todas son comunes en el módulo y módulo de todas las tensiones son las que hace referencia a este potencial a menos que se indique lo contrario. Los conecte directamente al host señal común plano de tierra.
2: Vcc, Vcc Rx1 y Vcc Tx se aplicarán de forma simultánea. Vcc Vcc Rx1 y Vcc Tx pueden ser conectados internamente dentro del módulo en cualquier combinación. Las patas están cada clasificado para una corriente máxima de 1.000 mA. Fuente de alimentación de la junta de host recomendados a continuación se muestra de filtrado.
3: El ModSelL es una patilla de entrada. Cuando se mantiene baja en el host, el módulo responde a la comunicación serie 2 cables comandos. La ModSelL permite el uso de varios módulos en una única interfaz de 2 cables de bus. Cuando el ModSelL es "Alta", el módulo no podrá responder o reconocer cualquier
2 cables de comunicación de la interfaz del host. Nodo de entrada de señal ModSelL estará predispuesto a la "alta" del estado en el módulo. Con el fin de evitar conflictos, el sistema host no será el intento 2 cables de comunicaciones de la interfaz dentro de la ModSelL de reivindicación tiempo después de los módulos se encuentran desactivadas. Asimismo, el anfitrión deberá esperar al menos para el período de la aserción de ModSelL tiempo antes de comunicarse con el nuevo módulo. La afirmación y de la afirmación de los períodos de diferentes módulos se pueden solapar mientras lo anterior se cumplen los requisitos de distribución.
4: El pin ResetL deberán ser retiradas a Vcc en el módulo. Un bajo nivel en el pasador ResetL durante más de un mínimo de longitud del pulso (t_reset_init) inicia un módulo completo restablecimiento, devolviendo todos los ajustes del módulo de usuario a su estado predeterminado. Restablecer el módulo de afirmar el tiempo (t_init) comienza en el flanco ascendente después de que el bajo nivel en el ResetL pin es liberado. Durante la ejecución de un reset (t_init) el anfitrión hará caso omiso de todos los bits de estado hasta que el módulo indica un restablecimiento de la finalización de la interrupción. El módulo indica que esta afirmando "baja", una señal de IntL con los datos_No_Preparado poco negados.
Tenga en cuenta que en el poder (incluyendo la inserción en caliente) el módulo debe publicar esta terminación de restablecer interrumpir sin necesidad de un punto de partida.
5: Señalización de baja velocidad distinta de SCL y SDA se basa en el Bajo voltaje TTL (LVTTL funcionando a Vcc. Vcc se refiere a las tensiones de alimentación de VccTx genérico, VccRx, Vcc_host o Vcc1.
Aloja utilizará una resistencia pull-up a Vcc_host conectado en cada uno de los 2 hilos SCL de interfaz (reloj), SDA (datos), y todas las salidas de estado de baja velocidad. El SCL y SDA es una interfaz de conexión en caliente que puede soportar una topología de bus.
6: ModPrsL se hala a Vcc_Host de la junta de acogida y se basan en el módulo. La ModPrsL afirma "Baja" cuando se inserta y no confirmado "Alto" cuando el módulo está físicamente ausente desde el host conector.
7: IntL es un terminal de salida. Cuando IntL es "Baja", indica un posible fallo de funcionamiento del módulo o un estado crítico para el sistema host. El host identifica el origen de la interrupción de 2 cables usando la interfaz de serie. El IntL pin es una salida de colector abierto y deberán ser retiradas para albergar la tensión de alimentación en el host board. El INTL pin es no confirmado "High" tras la finalización de restablecimiento, cuando el byte 2 bit 0 (datos no está listo) es de lectura con un valor de '0' y el campo de la bandera es de lectura (véase el SFF-8636).
